Rainbow2L-T5N抗干擾網絡化數字圖傳
產品概述
Rainbow2L-T5N系列是一款5~15公里級寬帶圖/數/控一體化網絡數據傳輸產品。該產品采用高度集成，低功耗小尺寸，具備靈活多樣的自動組網能力和良好的頻譜感知跳頻抗干擾能力，便于無人機/船/車等無人駕駛系統、視頻監控等業務產品集成應用，可滿足多類型載荷任務數據無線傳輸需求。
技術特點
1、 支持5.8GHz國際通用頻段，支持定制其他頻段；
2、 頻譜感知自動干擾躲避跳頻， 40dB干信比容忍；
3、 星型組網與中繼組網信道自適應自動切換；
4、 遙控遙測圖傳傳輸延時小于45ms；
5、 雙向透明數據傳輸；
6、 圖/數/控一體傳輸；
7、 軟件無線電架構；
8、 支持百兆以太網和RS232/TTL/S.Bus串行接口并發；
9、 單一設備，天地復用；
10、 輕巧體積重量，低功耗，安裝使用便捷。

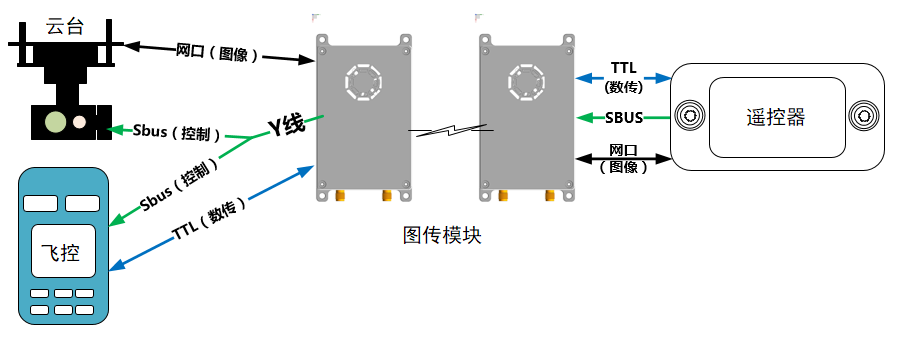

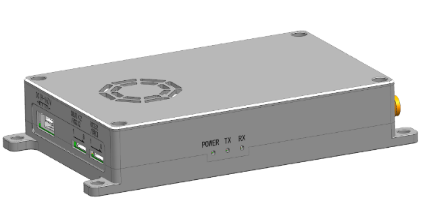

外觀與典型接線示意
技術指標
|
項目 |
規格 |
|
型號 |
GT-PU6142-T5N |
|
收發功能 |
TDD-TDMA雙向鏈路 |
|
工作頻率 |
5.8GHz頻段（出廠默認5725~5850MHz），其他頻段可定制 |
|
信道帶寬 |
10.125MHz/信道 |
|
信道數量 |
10個（出廠預置，可擴展） |
|
用戶速率 |
單站單機組網：下行7.4Mbps+上行40kbps 單站雙機星型組網：下行3.7Mbps/機+上行40kbps 單站雙機中繼組網：下行2.3Mbps/機+上行40kbps |
|
組網模式 |
單站單機、單站雙機星型和單站雙機中繼三種模式自適應自動切換 |
|
工作模式 |
空地雙向圖傳/數傳/遙控一體化 |
|
抗干擾 |
40dB干信比，頻譜感知自動干擾躲避跳頻 |
|
峰值發射功率 |
27dBm（天線端口） |
|
接收靈敏度 |
-99dBm （@7.4Mbps/1E-3 PER） |
|
傳輸時延 |
≤45ms（任意組網模式任意端到端，不含視頻CODEC延時） |
|
典型通信距離 |
星型組網：5~10公里（依選配天線，飛行凈高＞50米） 中繼組網：10~15公里 |
|
接口 |
14針JST矩形連接器集成 百兆以太網/S.Bus（T+R）/TTL-UART/RS-232各1路 8針JST矩形連接器電源接口1路 SMA-K天線接口2路 LED指示燈：電源/發射狀態/接收狀態 |
|
輸入電源 |
適配3S～4S電池（9~16V DC） |
|
峰值功耗 |
≤8.5W |
|
天空端天線 |
5.8GHz全向棒天線/蘑菇天線x2（選配） |
|
地面端天線 |
5.8GHz全向蘑菇天線/棒天線/定向小平板天線x2（選配） |
|
適航速度 |
≤50米/秒 |
|
殼體 |
6061-T6鋁合金銑削，陽極氧化表面處理 |
|
工作環境溫度 |
-40℃～+60℃ |
|
尺寸/重量 |
102*58*17mm（安裝尺寸）/118g（不含線纜與天線） |
|
振動/沖擊 |
無需外部減振措施/≯100g |
|
合規性 |
符合中國SRRC認證、國際FCC認證 |
