GT-ES系列電子對抗模擬系統
產品概述
GT-ES系列電子對抗模擬系統基于軟件無線電架構和成熟算法模型，工作于短波、超短波頻段，信號樣式齊全。可通過軟件編程方式設置和模擬所需的各種定頻、跳頻、衛星、雷達、敵我識別器等信號以及外軍數據鏈Link16、Link11、Link4A信號，信號頻率、幅度、調制樣式、帶寬/數據速率可調整和控制。可為部隊營區日常訓練和野外駐訓提供各種外部電磁環境條件，亦可作為通信偵查裝備的一線檢測設備應用。
模擬系統采用模塊化設計，升級維護簡單、使用靈活、攜帶方便。

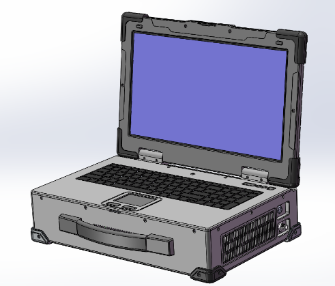

GT-ES-I型（機載干擾型） GT-ES-II型（偵干一體型） GT-ES-I型（便攜干擾型）

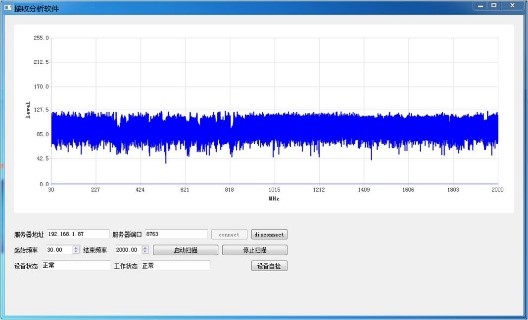

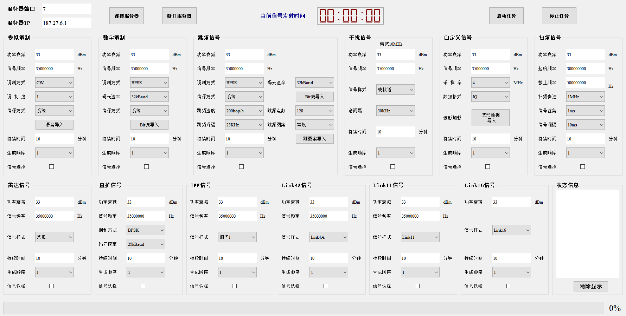

顯示控制軟件界面（支持麒麟/Windows/Linux OS運行）
技術特點
1、 具有常規定頻信號，常規跳頻信號，直擴頻信號，Link4A、Link11、Link16戰術數據鏈信號，北約Mark X/XII/俄制口令敵我識別器信號，L波段雷達信號，衛星通信上行信號，散射通信信號等信號的模擬功能。
2、 能夠支持真實戰場背景/敵情數據回放功能；
3、 能夠模擬電磁環境信號強弱變化功能；
4、 能夠模擬多國語種，多種國內方言語音調制功能；
5、 能夠模擬通信對抗干擾樣式（偽碼、噪聲、語音）功能。
6、 具備寬頻段頻譜實時掃描與網絡化傳輸功能，可實時呈現環境電磁頻譜。
7、 能夠通過有線網絡按工作程序進行自檢、模擬信號輻射啟動和停止控制，并上報工作狀態。
8、 具有自檢（上電和人工啟動自檢）功能，可將故障隔離到SRU，并可上報故障狀態。
9、 可以分時產生常規定頻模擬信號、常規跳頻模擬信號、直接序列擴頻模擬信號、Link4A數據鏈信號、Link11數據鏈信號、Link16數據鏈信號、Mark X/XII和俄制“口令”全系列敵我識別器信號、L波段雷達信號、衛星通信上行通信和散射通信信號
技術指標
|
項目 |
規格 |
|
工作頻率 |
30MHz～15GHz（GT-ES-I機載車載干擾型） 30MHz～3GHz（GT-ES-II偵干一體型） |
|
發射功率 |
30MHz～3GHz：≥40dBm 3GHz～15GHz：≥10dBm |
|
輸出功率可控制范圍 |
≥30dB |
|
置頻誤差 |
≤1kHz |
|
頻率步進間隔 |
100kHz |
|
諧波抑制 |
≥40dB |
|
雜散抑制 |
≥40dB |
|
供電 |
+21.6V～32V DC，支持內部電池或外部220V AC適配器供電 |
|
電池 |
設備集成可快速更換28V/13Ah鋰電池，支持2小時連續工作 |
|
功耗 |
≤150W（峰值） |
|
體積 |
長405mm×寬229m×高179mm。 |
|
重量 |
主機重量：小于14kg； 總重量（含附件包裝箱等）：小于15kg。 |
|
可靠性 |
MTBF：≥3500h（設計保證） |
|
維修性 |
MTTR：不大于0.5h |
|
測試性 |
具備自檢功能，故障可隔離到可更換單元 |
|
接口 |
射頻輸出：N-K型 電源/網絡接口：GJB599AⅢ或GJB599AⅡ圓形連接器 |
|
安裝方式 |
a）機箱前部出線； b）機箱采用手提便攜方式； c）單機自帶散熱，強迫風冷方向為自前至后。 |
|
顯控軟件 |
QT5程序，支持麒麟/Windows/Linux操作系統平臺運行 |
